دکل خط انتقال فشار قوی 400 کیلو ولت

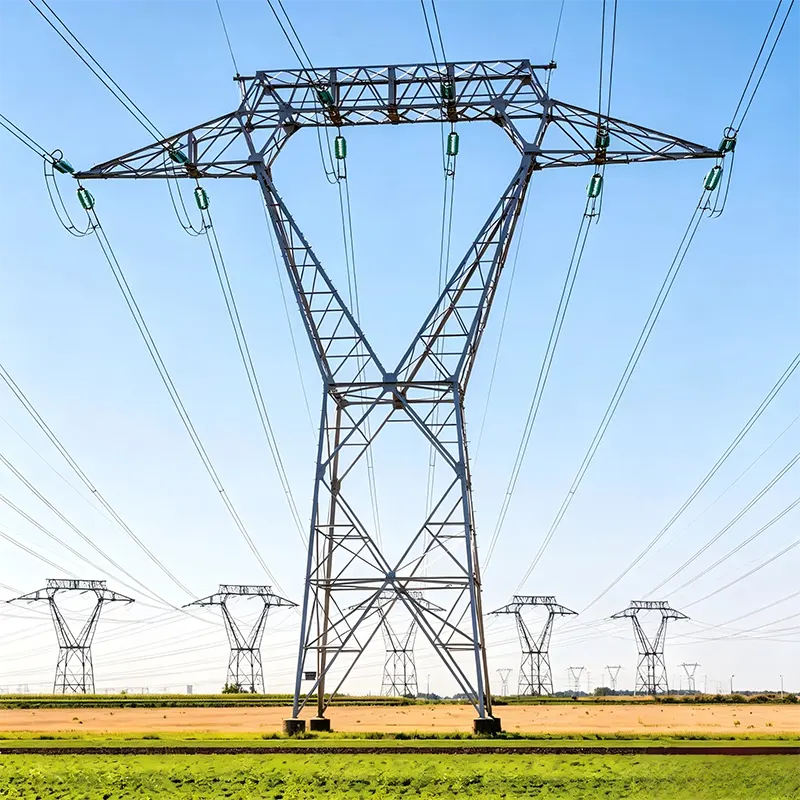

برج خط انتقال فشار قوی 400 کیلوولت یک سازه شبکه فولادی است که هادی های فشار قوی، سیم های زمین و عایق ها را در ارتفاعات ایمن از سطح زمین پشتیبانی می کند. "400kV" به ولتاژ خطی که حمل می کند اشاره دارد - در میان بالاترین کلاس های ولتاژ مورد استفاده برای انتقال توان بین ایالتی و بین المللی. در این سطح ولتاژ، هر برج در یک خط باید صدها تن وزن هادی را در خود نگه دارد و در طول بارگذاری باد و یخ در برابر تنش بسیار زیاد مقاومت کند.

مشخصات محصول

ویژگی ها و مزایای کلیدی

طراحی شده برای بارگذاری شدید

دکل‌های 400 کیلوولت ما از نظر ساختاری با نرم‌افزار اجزای محدود در برابر بدترین حالت‌های بار ترکیبی مورد تجزیه و تحلیل قرار می‌گیرند: باد 40 متر بر ثانیه روی هادی‌های یخ‌دار، عدم تعادل کشش سیم شکسته، و افت ناشی از دما. فاکتورهای ایمنی بر اساس IEC 60652 / GB 50545. هنگامی که محاسبه می گوید برج ایستاده است، ایستاده است.

فولاد با استحکام بالا، تناژ پایین

فولاد با استحکام بالا Q420 در پایه ها می تواند وزن برج را 15 تا 25 درصد در مقایسه با طرح های معمولی Q235 کاهش دهد. تناژ کمتر به معنای هزینه حمل و نقل کمتر، پایه‌های کوچک‌تر و نصب سریع‌تر است - صرفه‌جویی در یک خط 500 برج.

گالوانیزه گرم برای خدمات بیش از 50 سال

هر جزء بر اساس ISO 1461 با حداقل لایه روی 85 میکرومتر گالوانیزه شده است. در محیط‌های معمولی جوی، بیش از 50 سال قبل از اولین تعمیر و نگهداری انتظار می‌رود. برای مناطق خورنده ساحلی یا صنعتی، ما پوشش های ضخیم تر (تا 120 میکرومتر) یا سیستم های پوشش دوبلکس را ارائه می دهیم.

اتصالات قابل تعویض، میدانی اثبات شده

اعضای ساق و مهاربندها با سوراخ‌های پیچ با قالب دقیق ساخته می‌شوند، بنابراین برج‌های یکسان از دسته‌های تولیدی مختلف به جای یکدیگر جمع می‌شوند. خدمه نصب گزارش می‌دهند که برج‌های ما مانند یک مبلمان خوش‌ساخت کنار هم قرار می‌گیرند - بدون سنگ زنی، بدون تراشیدن، بدون چکش در محل.

بسته کامل اسناد و مدارک

هر دکل خط انتقال ولتاژ بالا 400 کیلوولت با نقشه های ساخت تایید شده، گواهی های آزمایش مواد، گزارش های ضخامت گالوانیزه و خلاصه محاسبات ساختاری ارسال می شود. مشاوران و تیم بازرسی شما هر آنچه را که برای پذیرش سایت نیاز دارند دریافت می کنند.

برنامه های کاربردی معمولی

MTtower به‌عنوان تولیدکننده و تامین‌کننده دکل‌های خط انتقال فشار قوی 400 کیلوولت، دکل‌هایی را برای شرکت‌های برق، پیمانکاران EPC و توسعه‌دهندگان انرژی‌های تجدیدپذیر می‌سازد - که به‌صورت عمده با قیمت مستقیم کارخانه عرضه می‌شوند:

خطوط انتقال ستون فقرات 400 کیلوولت بین ایالتی و بین منطقه ای

تخلیه برق از نیروگاه های بزرگ حرارتی، آبی و هسته ای

راهروهای اتصال به شبکه مزرعه بادی و خورشیدی (خطوط جمع کننده 400 کیلوولت)

اتصالات برق بین مرزی و خطوط صادرات

تعویض و ارتقاء کریدورهای قدیمی 220 کیلوولت/330 کیلوولت به کلاس 400 کیلوولت

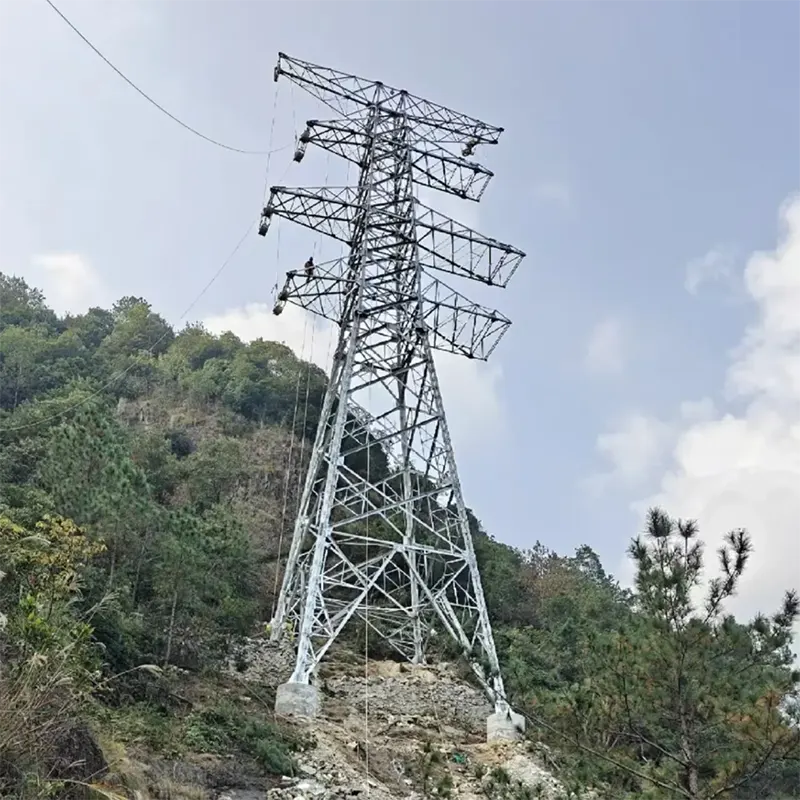

بخش های عبور رودخانه و مسیر کوهستانی که به برج های بلند و سنگین نیاز دارند

فرآیند تولید

هر دکل خط انتقال ولتاژ بالا 400 کیلوولت با طراحی جزئیات شروع می‌شود: ما طرح کلی برج را با استفاده از نرم‌افزار برج سه‌بعدی به نقشه‌های ساخت عضو به عضو تبدیل می‌کنیم، فهرست‌های برش، قالب‌های سوراخ و نقشه‌های مونتاژ را تولید می‌کنیم که کارگاه تا میلی‌متر دنبال می‌کند.

ساخت: فولاد زاویه دار صاف می شود، CNC به طول برش داده می شود و با قالب های دقیق سوراخ شده یا سوراخ می شود. هر عضو با یک برچسب منحصر به فرد مطابق با نقشه ها مشخص می شود، بنابراین فولاد از قبل برای موقعیت خود "برچسب" شده است.

قبل از گالوانیزه کردن، یک مونتاژ آزمایشی کامل برای حداقل یک برج از هر نوع انجام می شود. اینجاست که ما تراز حفره‌ها، تناسب اعضا و هندسه کلی را تأیید می‌کنیم - مرحله‌ای که بسیاری از تولیدکنندگان از آن صرفنظر می‌کنند، و دلیل صاف بودن نصب میدان ما.

گالوانیزه کردن: اجزاء چربی زدایی می شوند، در اسید هیدروکلریک ترشی می شوند، روان می شوند و در روی مذاب در دمای 450 درجه سانتی گراد غوطه ور می شوند. ضخامت لایه روی با یک سنج مغناطیسی در هر دسته تأیید می شود. بازرسی نهایی ابعاد، پوشش روی و تناسب پیچ را پوشش می دهد.

چرا Maotong را انتخاب کنید؟

Qingdao Maotong Power Equipment Co., Ltd. دارای مجوز ملی تولید محصولات صنعتی شامل مجوز تولید برج خط انتقال 220 کیلوولت و گواهی کیفیت برج لوله فولادی 500 کیلو ولت است. ما یک تولید کننده کارگاه نیستیم - ما یک تولید کننده دارای مجوز محصولات دکل های فشار قوی هستیم.

از 205 کارمند ثبت نام شده ما، 85 نفر متخصص فنی هستند، از جمله مهندسان ارشد و متوسط ​​که طراحی سازه، جزئیات و QC را انجام می دهند. یک مسیر خط برای ما بیاورید و برج ها را طوری مهندسی کنیم که مطابقت داشته باشند.

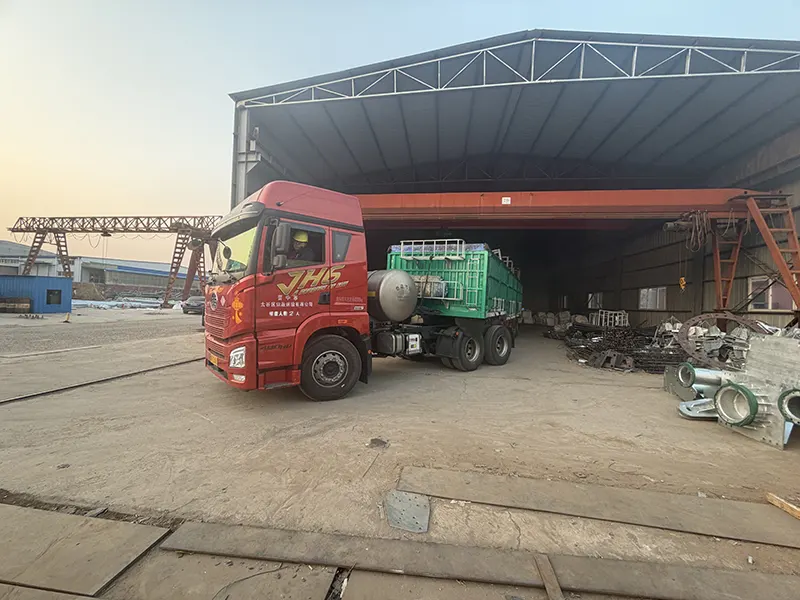

اعضای برج توسط توالی مونتاژ بسته می شوند، با تسمه های فولادی بسته می شوند و در نقاط باربر با فیلم پلاستیکی محافظت می شوند. قطعات کوچک (پیچ و مهره، واشر، اتصالات) جعبه شده و به وضوح برچسب گذاری شده اند. بسته بندی صادرات به استانداردهای حمل و نقل دریایی، که مستقیماً از کارگاه ما به کانتینرها یا کشتی های بزرگ در بندر چینگدائو بارگیری می شود.

مستندات: فاکتور تجاری، لیست بسته بندی، بارنامه، گواهی مبدا، گواهی های آزمایش مواد، گزارش های گالوانیزه. برای قیمت دکل خطوط انتقال ولتاژ بالا 400 کیلوولت، سفارشات عمده یا قیمت، با تیم فروش صادراتی ما تماس بگیرید.

سوالات متداول

س: برای نقل قول یک دکل خط انتقال فشار قوی 400 کیلوولت به چه اطلاعاتی نیاز دارید؟

A: نوع برج (تعلیق/تنش/زاویه)، ارتفاع، ولتاژ خط، اندازه و کشش هادی، طراحی باد و بارگذاری یخ، و استانداردهای قابل اجرا (IEC، GB، یا محلی). اگر نقشه های برج دارید، می توانیم مستقیماً از آنها نقل قول کنیم - PDF یا DWG را برای ما ارسال کنید و ما ظرف 48 ساعت پاسخ خواهیم داد.

س: آیا می توانید برج هایی را برای یک خط کامل، نه فقط یک نوع، تهیه کنید؟

ج: بله. ما برنامه کامل برج - برج های تعلیق، کشش، زاویه و ترمینال - را برای پروژه های خط کامل 400 کیلوولت ایجاد می کنیم. ما همچنین زوایای پایه و سخت افزار اتصال را تامین می کنیم.

س: حداقل مقدار سفارش شما چقدر است؟

A: برای برج های سفارشی، MOQ 1 مجموعه برای اهداف نمونه اولیه یا آزمایش است. برای قیمت گذاری تولید، توصیه می کنیم حداقل 10 مجموعه سفارش دهید تا از راندمان ساخت دسته ای بهره مند شوید.

س: چگونه مطمئن می شوید که برج ها بدون بازسازی در محل قرار می گیرند؟

A: هر نوع برج قبل از گالوانیزه شدن تحت مونتاژ آزمایشی کامل قرار می گیرد. سوراخ‌های پیچ با پانچ/دریل دقیق CNC قالب‌بندی می‌شوند و هر عضو به نقشه‌ها برچسب زده می‌شود. سابقه ما: خدمه نصب برج های ما را بدون سنگ زنی یا ساییدن جمع می کنند.

س: شرایط پرداخت و تحویل شما چیست؟

A: به طور معمول 30٪ سپرده T/T، موجودی توسط T/T یا L/C در هنگام مشاهده قبل از حمل و نقل. برای 30 مجموعه، تحویل ظرف 20 روز کاری پس از واریز. EXW، FOB، CFR، یا CIF چینگدائو - انتخاب شما.
