برج برق گالوانیزه داغ 66kv 120kv 220kv

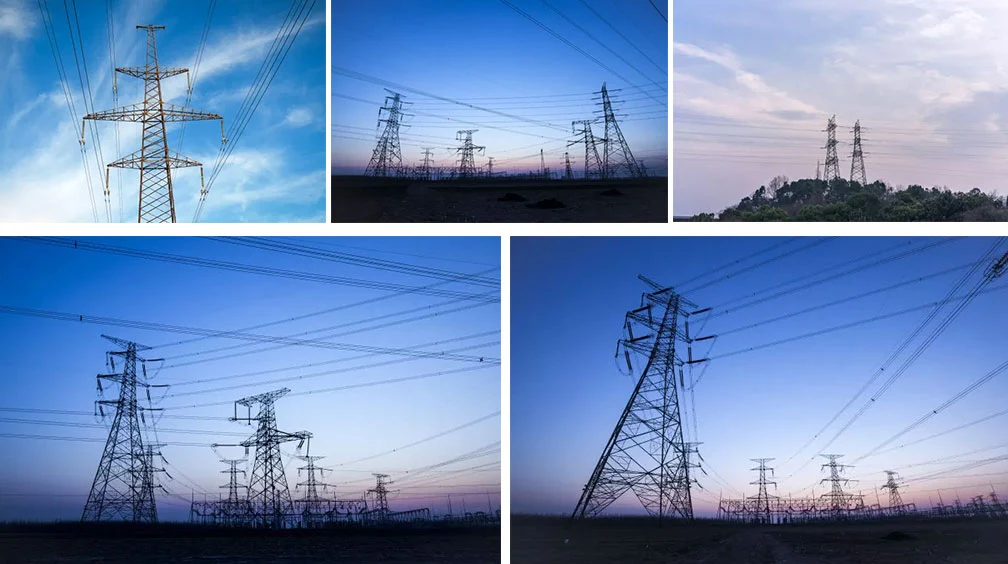

معرفی برج برق:

برج برق یک سازه ذوزنقه ای یا مثلثی شکل با ارتفاع 25-40 متر است. این یک ساختار اسکلت فلزی است. دکل های برق بیشتر در نزدیکی نیروگاه ها و ایستگاه های توزیع در میدان ساخته می شوند. آنها تاسیسات مهمی در بخش برق هستند، می توانند خطوط هوایی برق را تشکیل دهند و نقش حفاظت و پشتیبانی را ایفا کنند. طراحی، ساخت، نصب، نگهداری و بازرسی کیفی دکل های برق تضمین های مهمی برای بهره برداری و توسعه سیستم برق مدرن است.

طبقه بندی برج:

1. برج خط فشار قوی به برج مماس و برج کشش تقسیم می شود. برج نبشی نوعی برج کششی است و برج کاتهد نوعی برج مماس است.

2. مقره نیز مانند برج مماس، برج کتک آویز عمودی، برج کششی و مقره افقی است که برای جلوگیری از ریزش برج حلقه، چرخش خط و ... استفاده می شود.

3. ولتاژ به تعداد مقره ها بستگی دارد، 1-2 قطعه: 10KV، 3-5 قطعه، 35KV، 7 قطعه 110KV، 14-16 قطعه 220KV، 28 قطعه 500KV. اگر بیشتر می بینید، نیازی به شمارش آنها نیست. شما می توانید طول را تقریباً ببینید.
تقسیم می شود به:

4. پنج نوع جام شراب، سر گربه، نوع بالا، نوع خشک و نوع بشکه

5. می توان آن را به برج تنش، برج مماس، برج زاویه، برج انتقال (جایگزین برج موقعیت فاز هادی)، برج ترمینال و برج عبور تقسیم کرد.

الزامات برج برق گالوانیزه داغ 66kv 120kv 220kv:

اندازه و دهانه برج باید الزامات مدار را برآورده کند: فاصله ایمنی کوچک لازم بین هادی و زمین، ساختمان ها، درختان، راه آهن، بزرگراه ها، رودخانه ها و سایر خطوط هوایی، بین هادی و هادی، بین هادی و هادی صاعقه باید حفظ شود. زاويه حفاظتي صاعقه رسان به هادي و فاصله كوچك افقي بين دو صاعقه رسان هنگام استفاده از صاعقه رسان هاي دوتايي بايد مطابق مقررات مربوطه باشد.

بارگذاری:

برج خط انتقال عمدتاً بار باد، بار یخ، کشش خط، بار مرده، وزن پرسنل و ابزار در حین نصب یا نگهداری و همچنین بار خط شکسته و اثر لرزه ای را تحمل می کند. ترکیب معقول این بارها در شرایط مختلف هواشناسی باید در طراحی در نظر گرفته شود. بار مرده شامل وزن برج، خط، اتصالات، عایق، نیروی حاصل از زاویه خط و کشش نامتعادل در طول خط است. کشورهای مختلف مقررات متفاوتی در مورد بار شکستگی از نظر تعداد سیم های شکسته (به طور کلی به استثنای شکستن همزمان هادی ها و هادی های صاعقه)، اندازه کشش شکست و شرایط هواشناسی در حین شکست دارند.

برج به طور کلی به تجزیه و تحلیل استاتیک ساده شده است. برای بارهای دینامیکی مانند باد، خط شکسته و زلزله، عمل دینامیکی معمولاً با ضرب ضریب ارتعاش باد، ضریب ضربه خط شکسته و ضریب پاسخ نیروی لرزه‌ای بر اساس تحلیل استاتیکی در نظر گرفته می‌شود.
