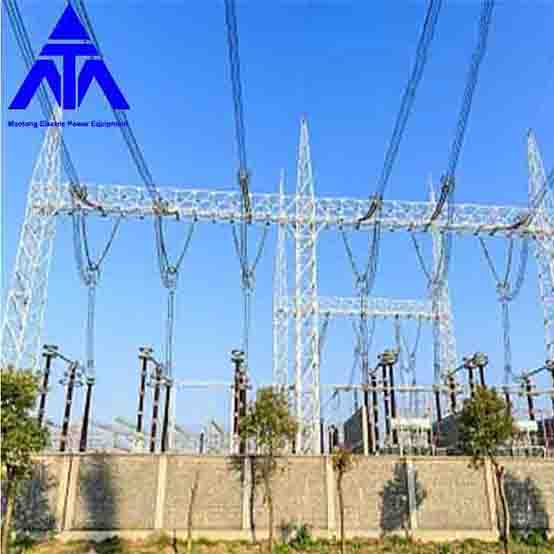

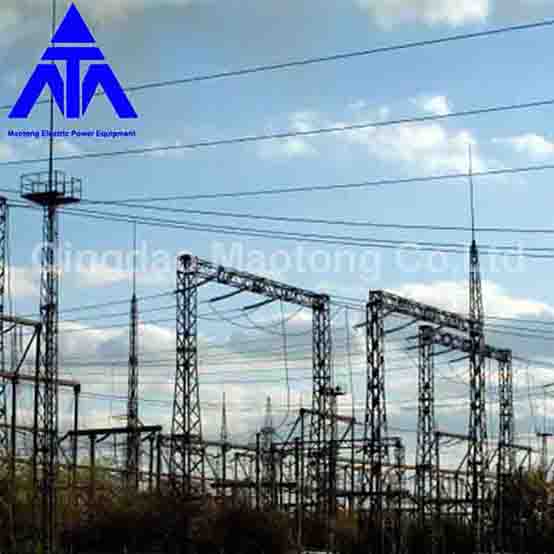

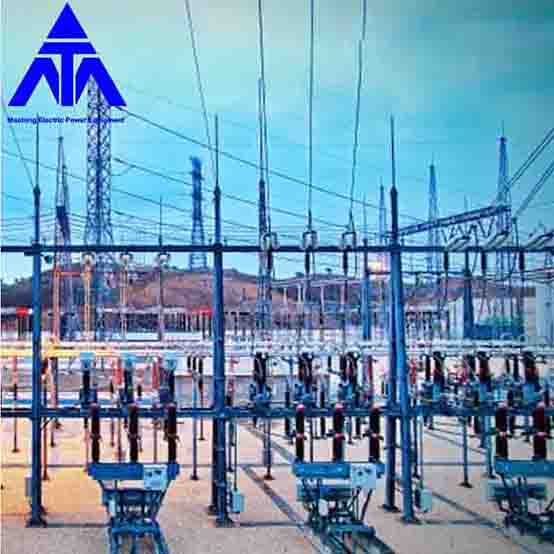

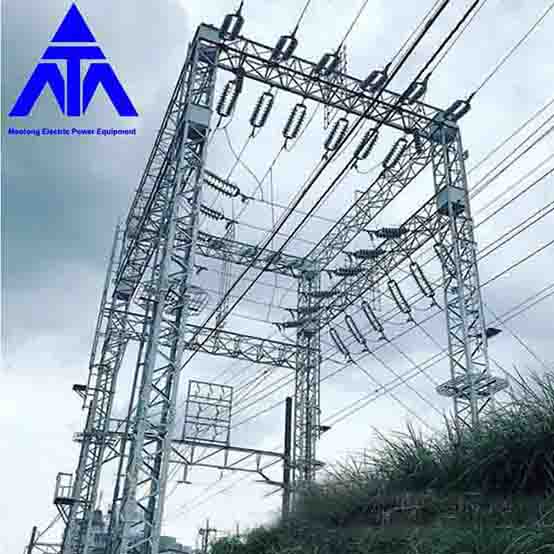

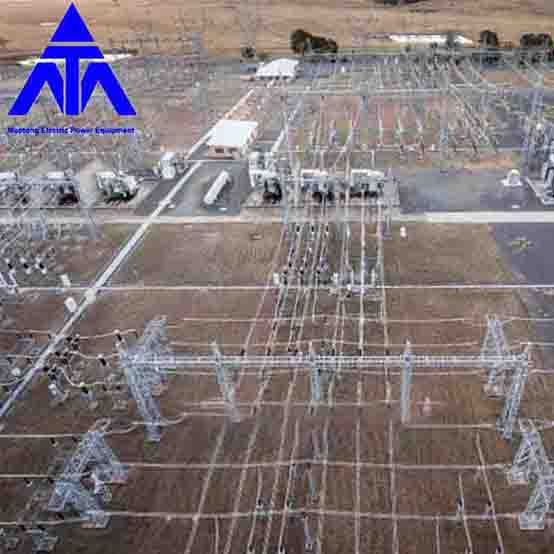

سازه فولادی گالوانیزه 400 کیلوولت برای پست برق

مائو تونگ یک سازه فولادی گالوانیزه 400 کیلوولت چین برای تولید کنندگان، تامین کنندگان و صادرکنندگان پست های برق است. چینگدائو مائوتونگ

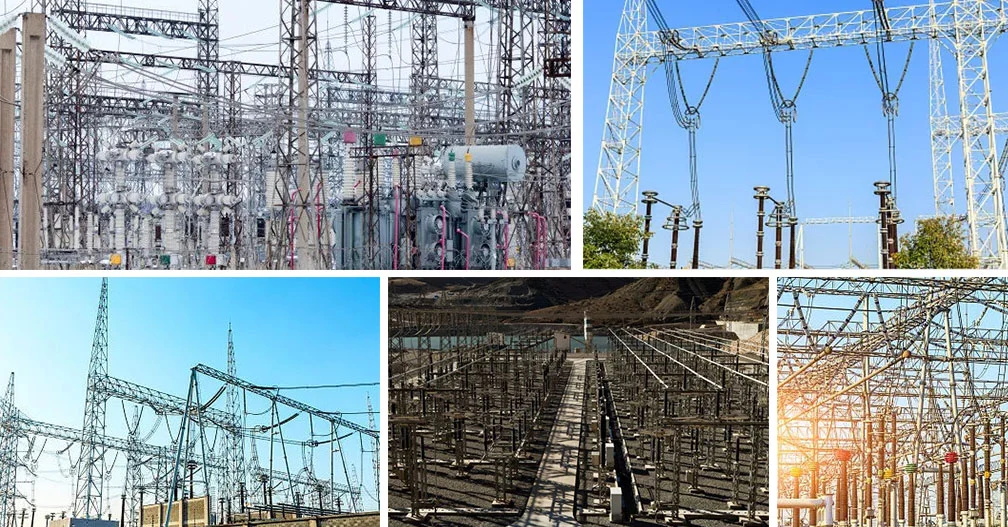

معماری پست همان پست است

پست و دیگر سیم در فضای باز، تجهیزات ساختار پشتیبانی اصلی از نام عمومی. با توجه به سطح ولتاژ، مقیاس، چیدمان تجهیزات، شرایط ساخت و بهره برداری و شرایط آب و هوایی محلی تعیین می شود. با توجه به ماهیت برق، سطوح مختلف ولتاژ نیاز به فاصله معینی بین سیم‌ها، سیم‌ها به زمین و سیم‌ها تا سازه‌ها دارد. بنابراین، ساختار پست با ستون های بلند و بخش های کوچک، متعلق به ساختار انعطاف پذیری بزرگ مشخص می شود. از نظر طبقه بندی نوع چیدمان تکنولوژیکی، چیدمان متوسط، طرح نیمه ارتفاع و چیدمان بالا وجود دارد. طرح نیمه بالا و چیدمان بالا عمدتاً در پست هایی با سطح ولتاژ بالا استفاده می شود.

در حال حاضر، پست های برقی کشش راه آهن دارای طرح متوسط ​​هستند. از نظر طبقه بندی هدف، سازه به قاب سیم، قاب اتوبوس، قاب درب مرکزی، قاب گوشه، قاب ترکیبی ترانسفورماتور، براکت تجهیزات تک میله ای و غیره تقسیم می شود. از نظر طبقه بندی ظاهری معماری، فرم های متداول از معماری ها معماری ورودی/خروجی نوع AH، معماری ورودی/خروجی از نوع AH، معماری ورودی/خروجی از نوع AP با پشتیبانی از میله برقگیر، معماری نوع AP، A? معماری نوع، معماری نوع P، معماری گوشه، معماری شکل بزرگ، با خط کشش در داخل و خارج از معماری. از نظر فشار روی معماری، سه نوع معماری وجود دارد: معماری میانی، معماری ترمینال و معماری کششی.

شکل چیدمان و شکل معماری با سطح ولتاژ، سیم و چیدمان تجهیزات پست تعیین می شود. متریال استفاده شده در معماری مربوط به باری است که خود معماری تحمل می کند. سطح ولتاژ پست بالا، بار تحمل شده توسط خود معماری زیاد و سطح ولتاژ پایین است و بار تحمل شده توسط خود معماری کم است. معماری متریال های مختلف دارای مزایا و معایب و دامنه کاربرد مربوط به خود است.

تجهیزات حفاظت در برابر صاعقه برای پست

این پست همچنین مجهز به تجهیزات حفاظت در برابر صاعقه، عمدتاً صاعقه گیر و برق گیر است. میله های صاعقه به گونه ای طراحی شده اند که از اصابت صاعقه مستقیم به پست که رعد و برق را به درون خود تخلیه می کند و جریان صاعقه را به زمین می رساند، جلوگیری می کند. هنگامی که تندر روی خط نزدیک پست می افتد، موج رعد و برق در طول سیم وارد پست می شود و اضافه ولتاژ ایجاد می کند. علاوه بر این، عملکرد قطع کننده مدار نیز می تواند باعث اضافه ولتاژ شود. عملکرد برقگیر این است که به طور خودکار به زمین تخلیه شود تا ولتاژ را در زمانی که اضافه ولتاژ از حد معینی فراتر رود، کاهش دهد. پس از تخلیه، تجهیزات به طور خودکار قوس را خاموش می کند تا از عملکرد عادی سیستم اطمینان حاصل شود. در حال حاضر بیشترین مورد استفاده، برقگیر اکسید روی است.
