رابطه برج انتقال و ولتاژ

2025-06-27

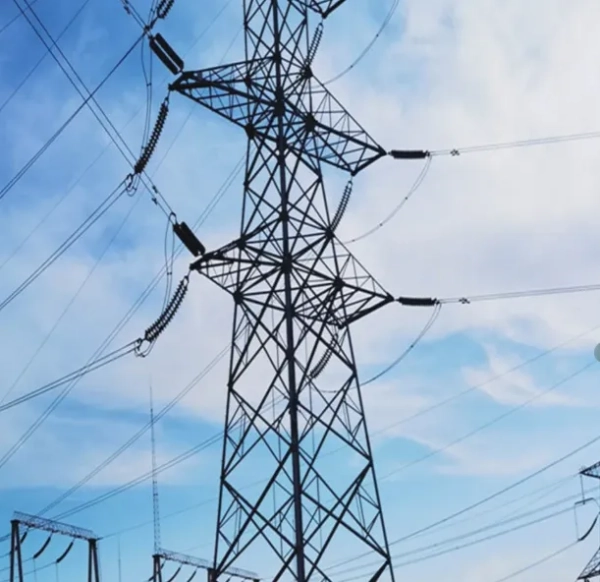

A برج گیربکسساختاری است که برای پشتیبانی از خطوط انتقال ولتاژ بالا استفاده می شود. سیستم انتقال و تحول قدرت انرژی الکتریکی را از طریق این خطوط با ولتاژ بالا از نیروگاه ها به پست ها منتقل می کند و سپس آن را به کاربران مختلف توزیع می کند.



در طی این فرآیند ، بین برج آهن و ولتاژ انتقال و انتقال قدرت رابطه زیر وجود دارد:


سطح ولتاژ: خطوط انتقال با توجه به سطح ولتاژ آنها مانند 35kV ، 110KV ، 220KV ، 500KV و خطوط ولتاژ فوق العاده بالاتر (UHV) طبقه بندی می شوند. طراحی و مشخصات برج آهن نیز با توجه به این سطح ولتاژ تعیین می شود. هرچه ولتاژ بالاتر باشد ، معمولاً فاصله و ارتفاع بین برجها بیشتر می شود تا از تخلیه قوس و تداخل الکترومغناطیسی بین خطوط جلوگیری شود.


الزامات عایق: با افزایش سطح ولتاژ ، الزامات عایق های روی برج نیز بر این اساس افزایش می یابد. خطوط انتقال ولتاژ بالا برای جلوگیری از نشت جریان و تخلیه قوس به عایق های قوی تری نیاز دارند. طراحی برج ها باید نصب و پشتیبانی این عایق ها را در نظر بگیرد.


استحکام مکانیکی: خطوط انتقال ولتاژ بالا به طور معمول جریان های بزرگتر را حمل می کنند ، به این معنی که هادی های ضخیم تر مورد نیاز هستند. برج آهنی برای حمایت از این هادی ها باید از قدرت مکانیکی کافی برخوردار باشد و قادر به تحمل عوامل مختلف محیطی خارجی مانند نیروی باد ، بارهای یخ و برفی و غیره باشد.

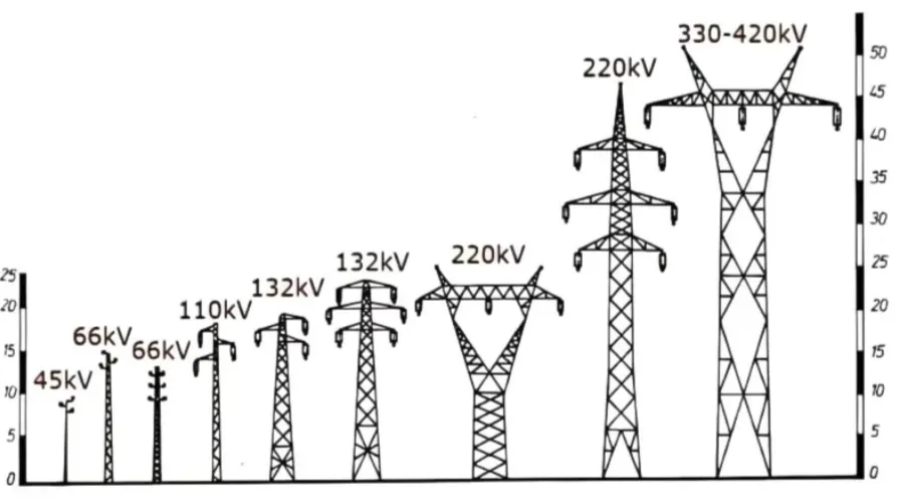

طراحی نوع برج: خطوط انتقال سطح ولتاژ مختلف به انواع مختلفی از برج ها نیاز دارند. به عنوان مثال ، خطوط انتقال ولتاژ کم ممکن است از ساختارهای برج نسبتاً ساده استفاده کنند ، در حالی که خطوط انتقال ولتاژ بالا به ساختارهای برج چند قطبی پیچیده نیاز دارند تا ثبات و ایمنی بالاتری را ارائه دهند.


فاصله ایمنی: خطوط انتقال ولتاژ با ولتاژ بالا برای جلوگیری از آسیب به محیط اطراف و پرسنل ، باید فاصله ایمنی خاصی را حفظ کنند. ارتفاع و چیدمان برج آهن باید اطمینان حاصل کند که مسافت های امن بین هادی ها و زمین ، ساختمان ها و پوشش گیاهی مطابق با مقررات مربوطه است.



در نتیجه ، رابطه بین برج های آهن و انتقال نیرو و ولتاژ تحول از نزدیک مرتبط است. سطح ولتاژ مختلف به طور مستقیم بر طراحی ، ساختار و ایمنی برجهای آهنی تأثیر می گذارد.
