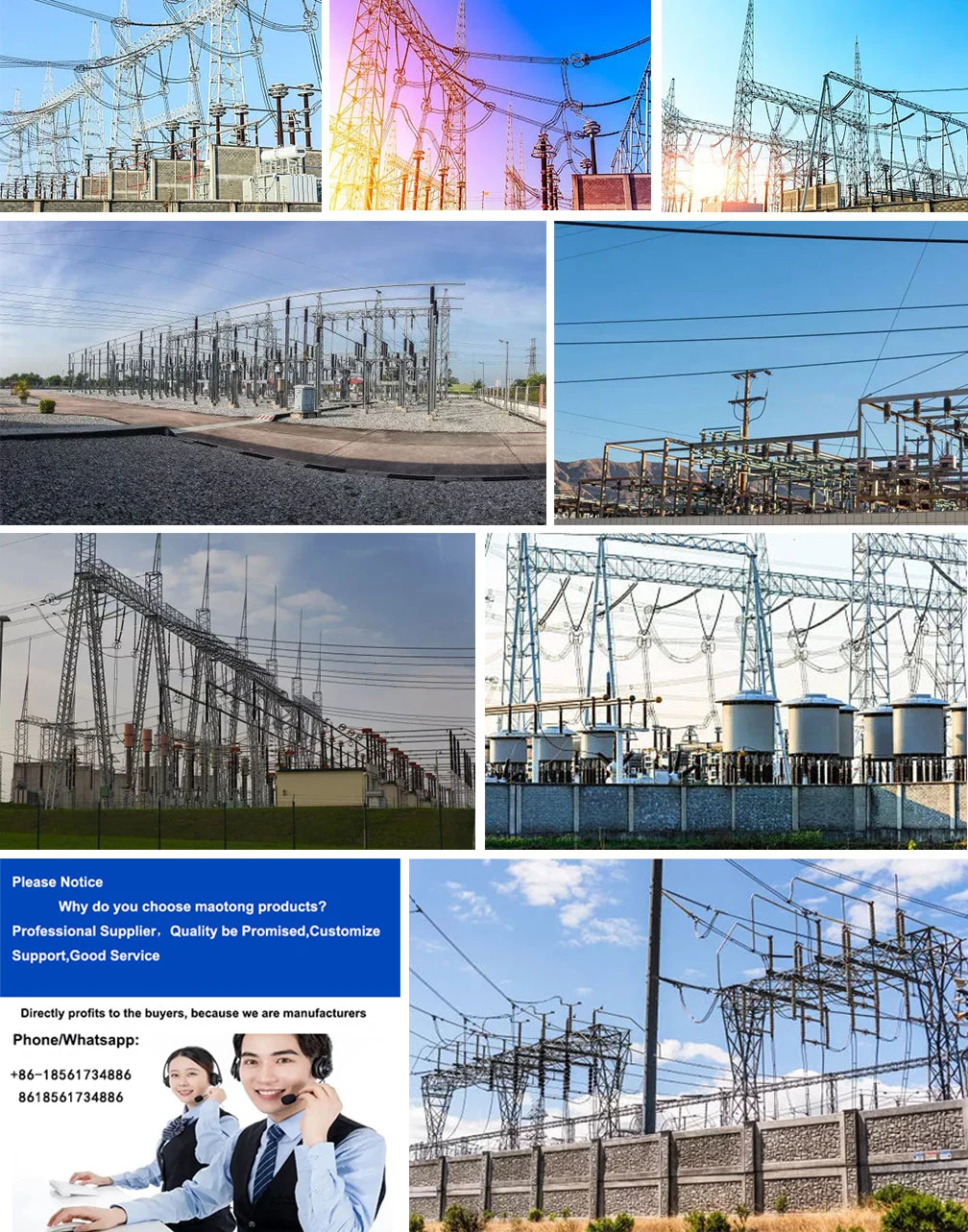

ترانسفورماتور انتقال برق ساختار پست 220kv

ساختار پست ترانسفورماتور انتقال الکتریکی با کیفیت بالا 220kv توسط تولید کنندگان چینی Mao Tong ارائه می شود. خرید ترانسفورماتور پست انتقال برق ساختار 220kv که با کیفیت بالا به طور مستقیم با قیمت پایین است. پست برق انتقال حرفه ای Maotong®، طبقه بندی و ویژگی های پست ها به اختصار توضیح داده شده است. وقتی صحبت از شبکه های برق می شود، بدون پست نمی توانید کار کنید. پست تاسیساتی است در محل اتصال خطوط در شبکه قدرت برای تغییر ولتاژ، تبادل نیرو و جمع آوری و توزیع انرژی الکتریکی.


اگر بر اساس طرح پست تقسیم شود، پست را می توان به طور کلی به پست در فضای باز، پست داخلی و پست زیرزمینی تقسیم کرد. پست های داخلی با توجه به چیدمان ترانسفورماتورهای اصلی و تجهیزات برق فشار قوی اصلی به پست های تمام داخلی و پست های نیمه داخلی تقسیم می شوند. پست در فضای باز، ترانسفورماتور اصلی و تجهیزات برق فشار قوی اصلی در فضای باز چیده شده اند.

این چیدمان مساحت زیادی را اشغال می کند و دستگاه های الکتریکی و ساختمان ها می توانند به طور کامل نیازهای انواع فاصله مانند فاصله ایمنی الکتریکی، فاصله آتش سوزی و غیره را برآورده کنند که برای بهره برداری، نگهداری و تعمیرات اساسی مناسب است. برای ساخت و ساز در مناطق حومه شهر یا روستا مناسب است.

کل پست داخلی، ترانسفورماتور اصلی و کلیه تجهیزات برق فشار قوی و ضعیف در فضای داخلی چیده شده است. این نوع پست مساحت کل را کاهش می دهد، اما برای چیدمان داخلی ساختمان نیازهای بیشتری دارد. دارای ویژگی های فشرده، اختلاف ارتفاع زیاد و ارتفاع طبقاتی متفاوت است که به راحتی می تواند نیازهای چشم انداز اطراف را برآورده کند. مناسب برای مناطق پرجمعیت شهری یا واقع در مناطق ساحلی، دریاچه های نمک، کارخانه های شیمیایی و سایر مناطق با سطوح بالای آلودگی هوا.

پست های نیمه سرپوشیده، ترانسفورماتور اصلی یا چیدمان تجهیزات برق فشار قوی در فضای باز، ایستگاه سرپوشیده به منظور صرفه جویی در مساحت، هماهنگی زیبا با محیط، وضعیت عملکرد تجهیزات و پست ترانسفورماتور نوع خارجی، مزایای هزینه نسبتاً پایین در اقتصاد، توسعه شهرهای کوچک نسبتاً توسعه یافته و همچنین نیاز به توجه کامل به محیط ساخت و ساز و توجه کامل به محیط و شاخص های اقتصادی منطقه، ترکیب شدند.



پست های زیرزمینی به پست های کاملا زیرزمینی و پست های نیمه زیرزمینی تقسیم می شوند. ساختمان اصلی کل پست زیرزمینی در زیر زمین ساخته شده است و ترانسفورماتور اصلی و سایر تجهیزات اصلی برق در ساختمان زیرزمینی نصب شده است.

فقط تعداد کمی از ساختمان‌ها مانند دریچه‌ها و تجهیزات پست، ورودی و خروجی پرسنل و همچنین تجهیزات خنک‌کننده و اتاق کنترل اصلی ترانسفورماتور اصلی بزرگ که ممکن است روی زمین چیده شوند، ساخته شده‌اند. پست های نیمه زیرزمینی عمدتاً ساختمان های زیرزمینی هستند و ترانسفورماتورهای اصلی یا سایر تجهیزات اصلی الکتریکی تا حدی در ساختمان های زیرزمینی نصب می شوند. پست زیرزمینی برای ساخت در مناطق متراکم و پرجمعیت مناسب است.

با توجه به وضعیت و عملکرد پست در سیستم قدرت، پست را می توان به طور کلی به پست هاب، پست مهم منطقه ای و پست عمومی تقسیم کرد.

پست هاب در نقطه محوری سیستم قدرت قرار دارد. ولتاژ سمت فشار قوی معمولاً 500 (750) کیلو ولت و ولتاژ سمت فشار متوسط ​​و پایین معمولاً 220 کیلو ولت (330 کیلو ولت) و 35 کیلو ولت است. سمت فشار قوی پست هاب به شبکه برق منطقه ای وصل شده و به چندین منبع برق بزرگ متصل است و مقدار زیادی انتقال نیرو در سمت فشار قوی وجود دارد.

این پست مجهز به چندین ترانسفورماتور کاهنده قدرت با ظرفیت بالا است که برق را از شبکه منطقه ای دریافت می کند و برق پست های مهم منطقه را تامین می کند. سمت بار این نوع پست اغلب نقطه برق اصلی شبکه برق منطقه ای است. پس از قطع برق کل ایستگاه، سیستم آسیب پایدار، فروپاشی شبکه برق، و در نتیجه یک منطقه بزرگ از قطع برق را می سازد.

پست های مهم منطقه ای در نقطه محوری شبکه منطقه ای قرار دارند. ولتاژ سمت فشار قوی به طور کلی 220 (330) کیلو ولت و ولتاژ سمت فشار متوسط ​​و فشار ضعیف به طور کلی 110 کیلو ولت و 35 کیلو ولت یا 10 کیلو ولت است. این نوع پست عمدتاً برق را از شبکه برق منطقه ای دریافت می کند و برق را به شبکه توزیع منطقه ای یا مستقیماً برای کاربران تامین می کند. پس از قطع برق کل ایستگاه، می تواند باعث فروپاشی شبکه برق منطقه ای شود و بر تامین برق کل منطقه تاثیر بگذارد.

این نوع پست به دلیل ساختارهای مختلف شبکه برق در مناطق مختلف، نیازهای متفاوتی برای سیم کشی اصلی برق دارد. به عنوان مثال، هنگامی که ساختار شبکه برق منطقه ای قوی است و پیکربندی N-1 (یا N-2) تحقق می یابد، نیاز به قابلیت اطمینان سیم کشی اصلی برق پست نسبتا کاهش می یابد.

یک پست عمومی در انتهای یک شبکه منطقه قرار دارد که به عنوان پست پایانه نیز شناخته می شود. ولتاژ سمت ولتاژ بالا بیشتر 110 کیلو ولت است، بلکه 220 کیلو ولت است و ولتاژ سمت ولتاژ متوسط ​​و پایین معمولاً 35 کیلو ولت و 10 کیلو ولت است. همچنین ولتاژ بالا 110 کیلو ولت یا 220 کیلو ولت مستقیماً تا 35 کیلو ولت یا 10 کیلو ولت وجود دارد. منبع تغذیه گام به گام توسط مشتریان یا مشاغل اطراف استفاده می شود. پس از قطع برق کل ایستگاه، فقط کاربران و شرکت های نزدیک تحت تأثیر قرار می گیرند و دامنه تأثیر آن کوچک است.
